制冷設(shè)備焊接注意要點(diǎn)有哪些？
返回列表
來源：
發(fā)布日期： 2023.11.02
閱讀次數(shù):1
制冷設(shè)備焊接注意要點(diǎn)
一、焊料的選擇
制冷設(shè)備的管件多是用（紫）銅管材，常用的焊料類型有銅磷焊料、銀銅焊料、銅鋅焊料等。在焊接時(shí)要根據(jù)管道材料的特點(diǎn)，正確的選擇焊料，確保焊接質(zhì)量。
1、銅與銅的釬焊：
可選用磷銅焊料或含銀量低的銅磷焊料，這種焊料價(jià)格較為便宜，且有良好的熔液，采用填縫和潤濕工藝，不需要焊料。
2、鋼與鋼的焊接：
可選用黃銅條焊料加適當(dāng)?shù)暮竸?，焊接時(shí)，將焊料加熱到一定溫度后插放在焊劑中，使焊劑熔化后附著在焊料上，但焊后必須將焊口附近的殘留焊劑刷洗干凈，以防產(chǎn)生腐蝕。
3銅與鋼或銅與鋁的焊接：
可選用銀銅焊料和適當(dāng)?shù)暮竸?，焊后必須將焊口附近的殘留焊劑用熱水或水蒸氣刷洗干凈，防止產(chǎn)生腐蝕。在使用焊劑時(shí)最好用酒精稀釋成糊狀，涂于焊口表面，焊接時(shí)酒精迅速蒸發(fā)而形成平滑薄膜不易流失，同時(shí)還可避免水蒸汽浸入制冷系統(tǒng)。
4、銅與鐵的焊接：
可選用磷銅焊料或黃銅條焊料，但還需使用相應(yīng)的焊劑，如硼砂、硼酸或硼酸的混合焊劑。
二、焊接的具體操作
焊接不同材料、不同管徑時(shí)，選用的焊槍大小和火焰溫度不同。焊接時(shí)火焰大小可通過兩個(gè)針形閥進(jìn)行調(diào)節(jié)?；鹧嬲{(diào)節(jié)根據(jù)氧、乙炔氣體體積比例不同，分為炭化焰、中性焰和氧化焰三種。
（1）炭化焰
氧氣與乙炔氣的體積比小于1，略缺氧，乙炔不充分燃燒，冒黑煙，易將炭粒帶入金屬而影響焊料流動。溫度約為2700℃左右，可用于對管道的烘烤等。
（2）中性焰
中性焰的火焰分3層：焰芯呈尖錐形，色白而明亮。內(nèi)焰為藍(lán)白色，外焰由里向外逐漸由淡紫色變?yōu)槌壬退{(lán)色，溫度約為3000～3500℃左右。氧氣與乙炔氣的體積之比為1:1.2。制冷設(shè)備的管件焊接多使用中性焰。
（3）氧化焰
焰芯圓錐形，長度明顯縮短，輪廓不清晰，顏色暗淡，外焰短，火焰是藍(lán)色，火焰燃燒時(shí)伴有響聲。響聲大小取決于氧氣壓力，氧化焰的溫度高于中性焰，適用于黃銅的管件焊接。
火焰調(diào)節(jié)點(diǎn)燃前先按操作規(guī)程分別開啟氧氣瓶和乙炔氣瓶的閥門，使低壓氧氣表指示在0.2～0.5MPa左右，乙炔氣的壓力表指示在0.05MPa左右。然后微開焊槍的氧氣閥，再微開焊槍上的乙炔氣閥。同時(shí)，從焊嘴的后面迅速點(diǎn)火。切不可在焊嘴正面點(diǎn)火，以免噴火燒手。點(diǎn)燃后即可調(diào)節(jié)，兩閥的調(diào)節(jié)就是調(diào)節(jié)氧氣與乙炔氣進(jìn)入焊槍混合氣的比例，從而得到不同的火焰。

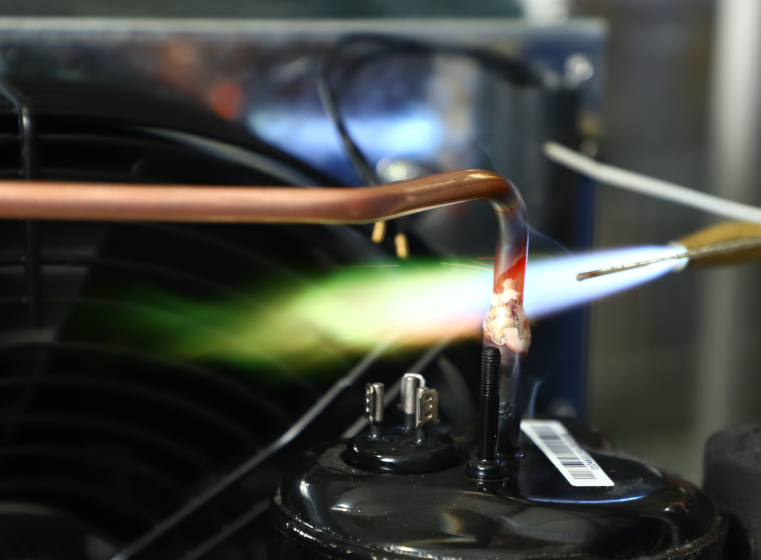

三、具體焊接
焊接時(shí)，應(yīng)嚴(yán)格按步驟進(jìn)行操作，否則，將會影響焊接質(zhì)量。
首先，焊接管件表面清潔或擴(kuò)口，擴(kuò)完的喇叭口應(yīng)光滑、圓正，無毛刺和裂紋，厚度均勻。用砂紙將要焊接的銅管接頭部分打磨干凈，最后用干布擦干凈。否則將影響焊料流動及焊接質(zhì)量。
其次，對將要焊接的銅管互相重疊插入，圓心對準(zhǔn)。焊接時(shí)，必須對被焊件進(jìn)行預(yù)熱。用火焰將銅管焊接處烤熱，當(dāng)銅管受熱至紫紅色時(shí)，用銀焊條焊接。移開火焰后將焊料靠在焊口處，使焊料熔化后流入焊接的銅件中，受熱后的溫度可通過顏色來反映溫度的高低。
最好用強(qiáng)火焰快速焊接，盡量縮短焊接時(shí)間，防止管道內(nèi)生成過多的氧化物。氧化物會在制冷劑的流動面引起臟堵，甚至使壓縮機(jī)受到嚴(yán)重?fù)p壞。
最后，焊接時(shí)，當(dāng)焊料沒有完全凝固時(shí)，絕不可搖動或振動銅管，否則焊接部分會產(chǎn)生裂縫而導(dǎo)致制冷劑漏泄。焊接完成后讓焊件自然冷卻，不要使用水或者低溫物質(zhì)對焊件進(jìn)行快速降溫。
對充有制冷劑的制冷系統(tǒng)，不可在制冷劑未排凈的情況下焊接，更不能在制冷系統(tǒng)還在泄漏的情況下焊接，防制冷劑遇到明火產(chǎn)生有毒光氣，毒害人體，甚至爆炸！
四、焊接質(zhì)量的檢驗(yàn)
檢查焊接處密封性是否良好。在加入制冷劑或氮?dú)夥€(wěn)定一定時(shí)間后，可用肥皂水或其它方法檢驗(yàn)。
在制冷設(shè)備運(yùn)轉(zhuǎn)時(shí)，不能因振動而使焊接處有裂縫。管路不能在焊接時(shí)進(jìn)入雜物而堵塞，也不能因應(yīng)操作不當(dāng)進(jìn)入水蒸汽。制冷設(shè)備工作時(shí)，焊接部位表面應(yīng)清潔、無油污。
銅管焊接過程中，若操作不當(dāng)極易發(fā)生虛焊、熔蝕和熔穿、過燒與燒穿等缺陷，因此，在操作過程中要加強(qiáng)過程控制。
掃碼瀏覽手機(jī)站
企業(yè)公眾號
豫公網(wǎng)安備 41010602000227號
